產品介紹：

本處理裝置工藝采用濕法除塵+幹式過濾＋吸附＋催化淨化裝置，工作方式為:一個濕式除塵塔+幹式過濾器+若幹個吸附床，經過除塵過濾去除漆霧後，有機廢氣進入吸附床中進行吸附工作，淨化後的氣體由風機排入排氣筒達標排放日常工作時吸附床中一個進行脫附再生工作，其餘進行吸附工作。脫附時啟動催化燃燒器中的電預熱器，待溫度達到起燃溫度時，由脫附風機和補冷風機補入係統中的冷風，經混合後調到適當溫度（140℃，其中廢氣中有機成分沸點:甲苯110.6℃，二甲苯138-144℃)後送入吸附床進行脫附操作，吹脫出的高濃度有機廢氣(可濃縮10-20倍）與燃燒後的熱廢氣在熱交換器中進行熱交換得到預熱後送入燃燒室，在燃燒室中升到起燃溫度後由催化劑將有機物氧化分解為無害的CO2和H2O。燃燒後的廢氣經脫附出的氣體熱交換溫度降低至180-200°℃後用於脫附，多餘廢氣排入排氣筒。由多個吸附床輪流進行吸附和脫附再生，吸附與脫附之間切換，連續運行（工作時間可根據企業生產情況調節）。本工程設計廢氣濃度100ppm，濃縮後有機廢氣濃度可達到5000mg/m3以上，在燃燒器啟動通過電加熱升溫至起燃溫度後，可維持自燃。氣體進口處設一直排口，裝有電動閥門控製，在設備不工作時，直排口始終打開，當吸附裝置風機出現故障時，直排閥門自動打開，進行檢修作業。脫附再生采用催化淨化裝置，裝置進出口均安裝阻火器，整個係統采用PLC控製。

工作原理：

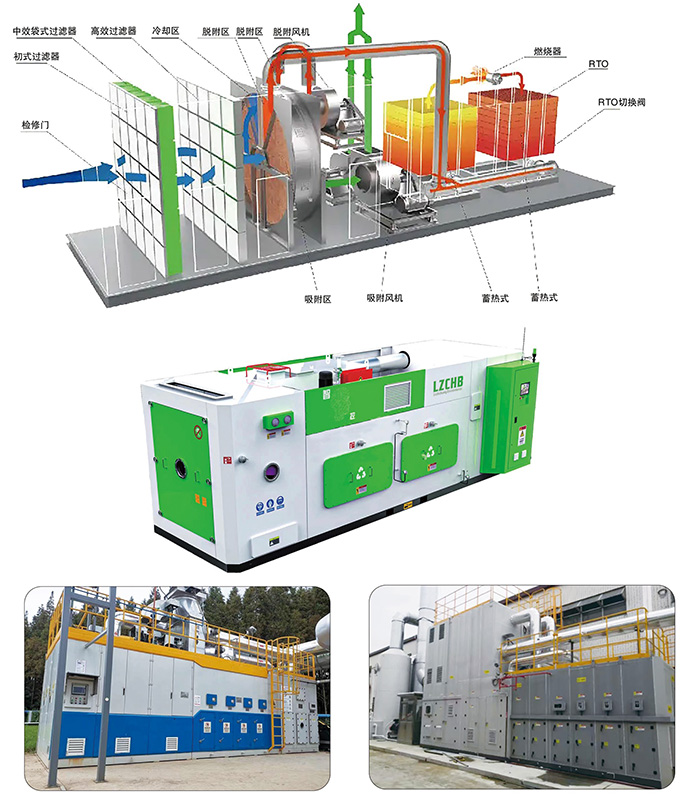

車間大風量低濃度有機廢氣經過前段預處理後由風機加壓送入沸石轉輪進行吸附濃縮，不同行業廢氣具有不同特點需要相對應的預處理措施，經過吸附過濾後的廢氣送入煙囪達標排放。

沸石轉輪是持續緩慢轉動的，一共兩個區域，吸附區和脫附區，吸附區負責淨化，當轉輪轉入脫附區後由小風量高溫熱風(通常是150-180℃)進行熱脫附，脫附下來的小風量高濃度廢氣進後續RTO氧化設備氧化燃燒處理。

脫附的熱風是由風機引一小部分吸附淨化後的廢氣(溫濕但定)進入決熱命，與一股援引RTO設備的高溫熱風進行熱交換，換熱至150-180攝氏度，由上圖所示脫附風機出口有一旁支接入沸石轉輪的脫附風進口，該股風主要用來調節溫度，防止換熱後的脫附風溫度過高。熱側排風有一支路回到了主風機前端，主要是當廢氣濕度很高時，通入一部分溫度較高氣體，降低相對濕度的。

吸附濃縮後的廢氣進3塔RTO設備氧化燃燒，燃燒後的氣體排放至煙囪混合排放，在RTO的上端取小股高溫熱風進換熱器進行熱交換，提供脫附熱量，為了避免兩塔RTO切換引起的廢氣排放濃度波動問題，通常采用三塔，RTO風機的負壓抽吸作用是將腔體內殘留未經燃燒的廢氣吹掃幹淨，避免濃度波動變化。

RTO設備通常會考慮安全高溫排放，會涉及熱旁路引至煙囪。

煙囪設置旋轉爬梯及取樣平台，取樣孔。

沸石轉輪+RTO應用特點：

適合於大風量、低濃度的廢氣處理工況應用行業:噴塗/塗料/印刷/塗布/醫藥等。

適合連續排放的廢氣處理工況。

吸附效率大於90%，氧化效率99%。
